鹽霧試驗箱的噴霧系統及結構
鹽霧試驗箱采用塔式鹽霧發生系統。壓縮機產生的氣體經過減壓、減壓、凈化處理后進入噴嘴，鹽水補給系統將鹽水供給噴嘴吸水管。試驗箱噴霧時，壓縮空氣從噴嘴沖出，在吸水管上方產生負壓，鹽水在負壓的作用下，迅速玻璃噴嘴射向頂端錐體，并擴散到整個工作空間，形成彌漫狀態，形成鹽霧環境。

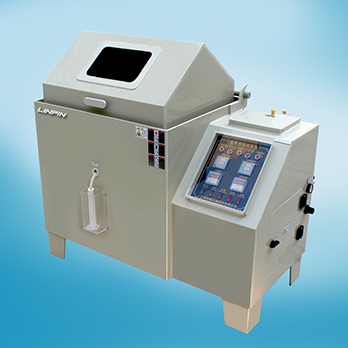

鹽霧試驗箱由工作室，噴霧系統和電氣控制系統組成。
工作室：為一長方體，是模仿大氣鹽霧環境的場所。其內部右側或中央有一或兩只噴霧塔，前側或左側裝有集霧漏斗，底部有一擋水圈，其中心孔通過管道開口于箱體后側，連接排霧管，以平衡室內外氣壓，在工作室內還備有試樣擱架，供試樣擺放用。
噴霧系統：由油水分離器，空氣飽和器、調壓閥和噴霧塔組成。該系統將壓縮空氣凈化、減壓、飽和后，在噴霧塔中鹽水作用，從而形成鹽霧彌散系統。
這就是鹽霧試驗箱系統結構的大概構成了。
